Question 1

Para que servem os sistemas de braço de suporte?

Accepted Answer

Os sistemas de braços de suporte foram concebidos para montar e posicionar em segurança painéis HMI, interfaces de operação,
teclados e dispositivos de controlo. Permitem uma operação ergonómica, movimento flexível e posicionamento
estável em ambientes industriais.

Question 2

Que cargas podem suportar os sistemas de braço articulado TA050, TA080 e TA130?

Accepted Answer

Os valores das séries são valores de referência para uma configuração definida com 1 m de alcance: TA050 até aproximadamente 50 kg, TA080 até aproximadamente 80 kg e TA130 até aproximadamente 130 kg. A carga admissível do sistema concreto depende do alcance, do número e da disposição das articulações, da posição de montagem e do peso do painel. Deve ser verificada com base no diagrama de cargas aprovado ou num cálculo específico do projeto.

Question 3

Os sistemas de braço de suporte têm classificação IP?

Accepted Answer

Não. O grau de proteção depende do artigo e da configuração e aplica-se apenas ao conjunto integralmente montado de acordo com as instruções de montagem. Os componentes de braço articulado aprovados são indicados como IP65 segundo a DIN EN 60529 quando tal consta da ficha técnica; os componentes com a terminação .900 são indicados como IP54. Prevalece sempre a ficha técnica do artigo concreto.

Question 4

Como são executados o condutor de proteção e a ligação equipotencial no sistema de braço articulado XINDUX?

Accepted Answer

Os componentes do braço articulado dispõem de pontos de ligação definidos para o condutor de proteção ou para a ligação equipotencial. Os condutores, as ligações e as verificações necessários devem ser executados para a configuração concreta do sistema de acordo com as instruções de montagem do artigo. Esta disposição não elimina um condutor de proteção necessário.

Question 5

Opções de montagem:

Accepted Answer

Montagem superior (alimentação vertical descendente) Montagem inferior (alimentação vertical ascendente) Montagem lateral Suportes de chão / sistemas de quiosque

Question 6

Comprimentos personalizados:

Accepted Answer

Comprimentos padrão: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mmPersonalizado até 4 metros possível.

Question 7

Painéis HMI personalizados:

Accepted Answer

Concebemos caixas personalizadas, teclados, placas de joystick, módulos de branding.

Question 8

Materiais:

Accepted Answer

Alumínio 6000

Question 9

Revestimento a pó:

Accepted Answer

RAL7035 padrão. RAL9005 opcional ou qualquer RAL a pedido.

Question 10

Desenhos:

Accepted Answer

Desenhos STEP + 2D disponíveis, incluindo ficheiros STEP multibody simplificados.

Question 11

Montagem:

Accepted Answer

Disponível como pré-montado, kits parciais ou componentes individuais.

Question 12

Prazo de entrega:

Accepted Answer

Stock: 1 semana Personalizado/Montagem: 2–4 semanas Painéis Personalizados: 4–6 semanas

Question 13

Indústrias:

Accepted Answer

Construção de máquinas, automação, embalagem, CNC, medicina, sala limpa, energia, indústria de processo.

Question 14

Absorção de vibração:

Accepted Answer

Perfis de amortecimento, juntas reforçadas, apoios de borracha, opções de estabilização.

Question 15

Critérios de seleção:

Accepted Answer

Peso do painel, alcance, montagem, mobilidade, ambiente. Prestamos assistência com a conceção completa.

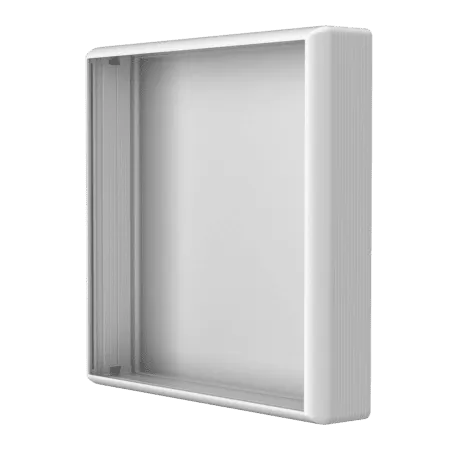

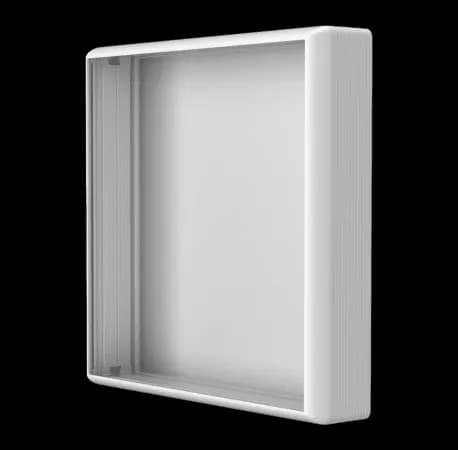

XX-PS.090
