Question 1

A cosa servono i sistemi a braccio di supporto?

Accepted Answer

I sistemi di bracci di supporto sono progettati per montare e posizionare in sicurezza pannelli HMI, interfacce operatore,
tastiere e dispositivi di controllo. Consentono un funzionamento ergonomico, movimenti flessibili e un
posizionamento stabile in ambienti industriali.

Question 2

Quali carichi possono sostenere i sistemi a braccio portante TA050, TA080 e TA130?

Accepted Answer

I valori delle serie sono valori di riferimento per una configurazione definita con sbraccio di 1 m: TA050 fino a circa 50 kg, TA080 fino a circa 80 kg e TA130 fino a circa 130 kg. Il carico ammissibile del sistema specifico dipende dallo sbraccio, dal numero e dalla disposizione degli snodi, dalla posizione di montaggio e dal peso del pannello. Deve essere verificato mediante il diagramma di carico approvato o un calcolo specifico di progetto.

Question 3

I sistemi con braccio di supporto hanno un grado di protezione IP?

Accepted Answer

No. Il grado di protezione dipende dall'articolo e dalla configurazione e si applica solo all'insieme completamente montato secondo le istruzioni di montaggio. Per i componenti del braccio portante approvati viene indicato IP65 secondo DIN EN 60529 quando riportato nella scheda tecnica; per i componenti con suffisso .900 viene indicato IP54. Fa sempre fede la scheda tecnica dell'articolo specifico.

Question 4

Come vengono realizzati il conduttore di protezione e il collegamento equipotenziale nel sistema a braccio portante XINDUX?

Accepted Answer

I componenti del braccio portante dispongono di punti di collegamento definiti per il conduttore di protezione o il collegamento equipotenziale. I conduttori, i collegamenti e le verifiche necessari devono essere realizzati per la configurazione specifica del sistema secondo le istruzioni di montaggio dell'articolo. Questa soluzione non elimina il conduttore di protezione necessario.

Question 5

Opzioni di montaggio:

Accepted Answer

Montaggio superiore (alimentazione verticale dall'alto) Montaggio inferiore (alimentazione verticale dal basso) Montaggio laterale Supporti da pavimento / sistemi a chiosco

Question 6

Lunghezze personalizzate:

Accepted Answer

Lunghezze standard: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mmPossibili versioni personalizzate fino a 4 metri.

Question 7

Pannelli HMI personalizzati:

Accepted Answer

Progettiamo alloggiamenti personalizzati, tastiere, piastre per joystick, moduli di branding.

Question 8

Materiali:

Accepted Answer

Alluminio 6000

Question 9

Verniciatura a polvere:

Accepted Answer

RAL7035 standard. RAL9005 opzionale o qualsiasi RAL su richiesta.

Question 10

Disegni:

Accepted Answer

Disponibili file STEP + disegni 2D, inclusi file STEP multibody semplificati.

Question 11

Assemblaggio:

Accepted Answer

Disponibile pre-assemblato, in kit parziali o come singoli componenti.

Question 12

Tempo di consegna:

Accepted Answer

A magazzino: 1 settimana Personalizzato/Assemblaggio: 2–4 settimane Pannelli personalizzati: 4–6 settimane

Question 13

Settori:

Accepted Answer

Costruzione di macchine, automazione, imballaggio, CNC, medicale, camere bianche, energia, industria di processo.

Question 14

Assorbimento delle vibrazioni:

Accepted Answer

Profili ammortizzanti, giunti rinforzati, supporti in gomma, opzioni di stabilizzazione.

Question 15

Criteri di selezione:

Accepted Answer

Peso del pannello, portata, montaggio, mobilità, ambiente. Assistiamo nella progettazione completa.

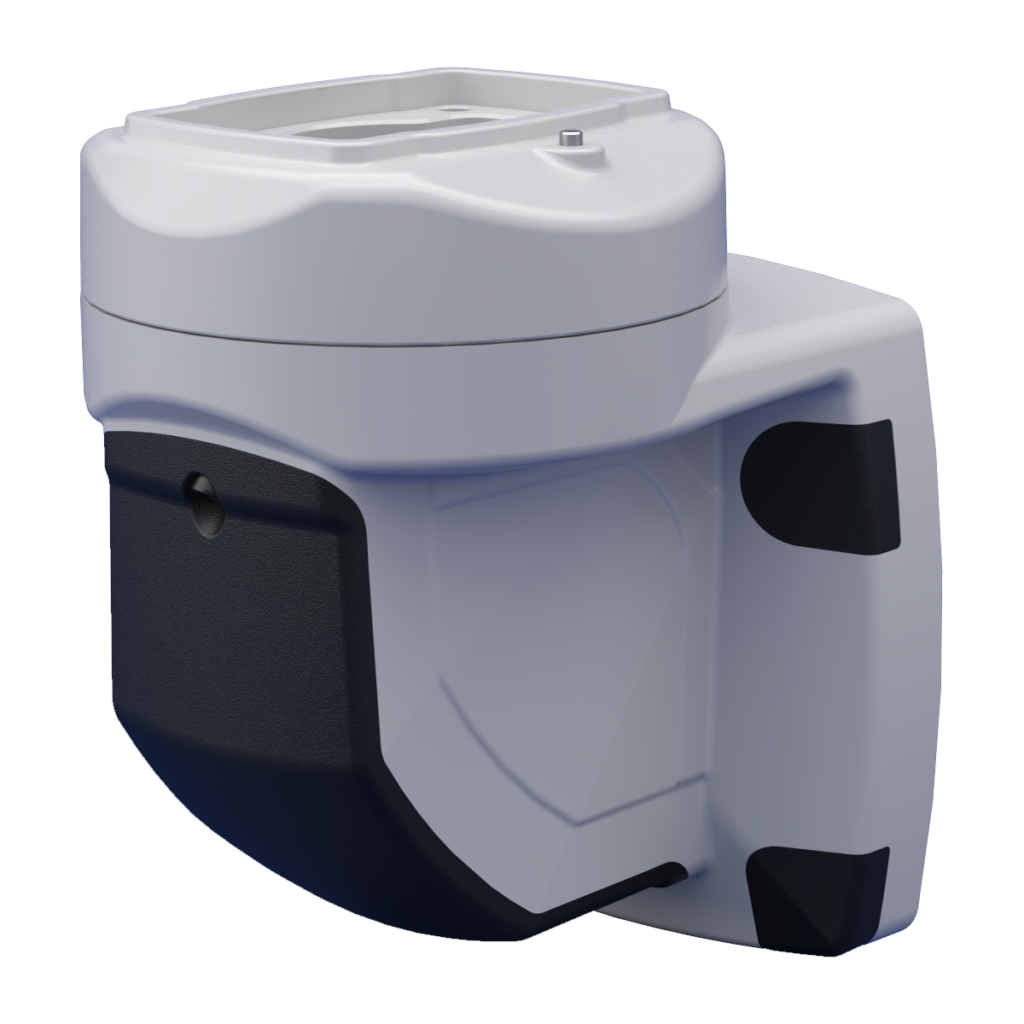

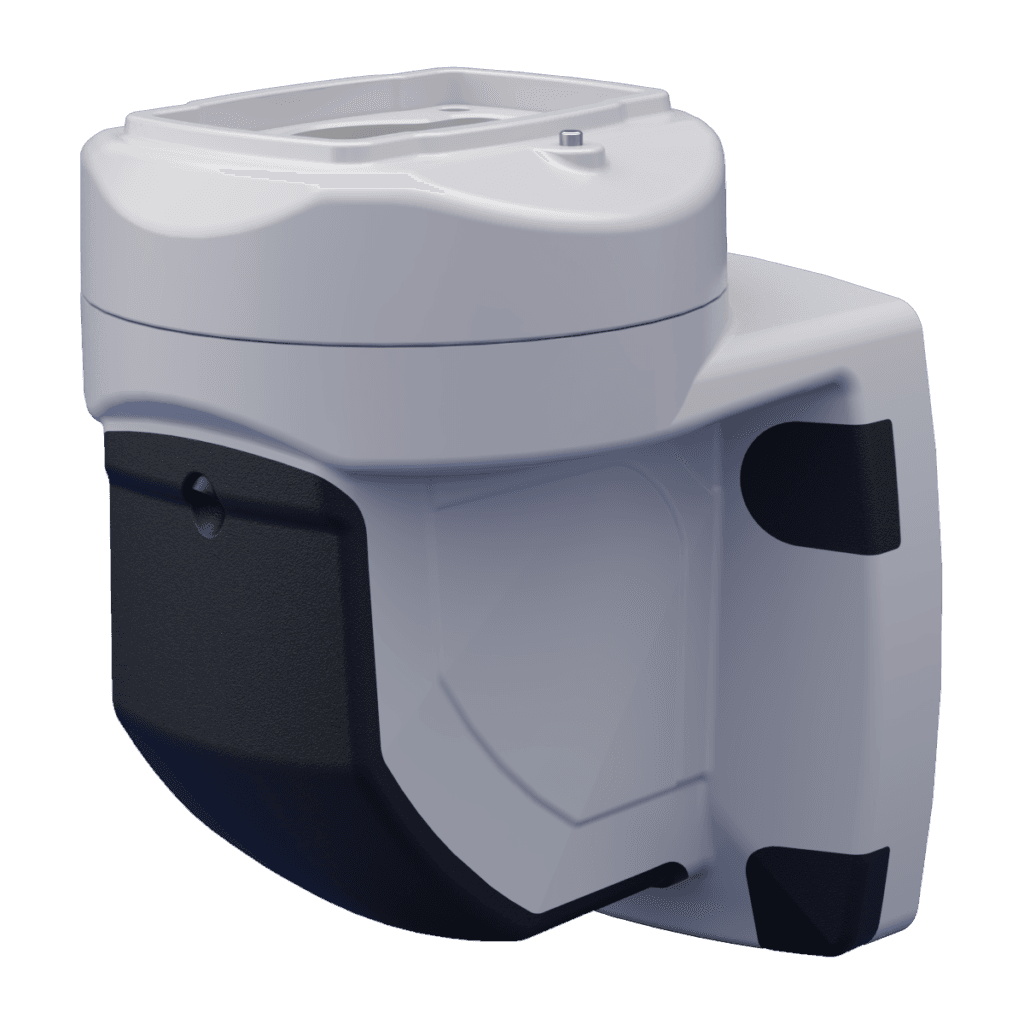

XX-TA130.710
