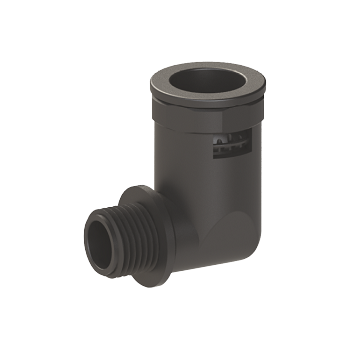

POLYAMIDE CONDUIT GLANDS 90° ELBOW TYPE



Material	:	Polyamide PA6 V2
Connection thread	:	PG (EN 60423)
Color	:	Grey (RAL7031) Black (RAL9005)
Temperature range	:	-40 °C +120 °C
Properties	:	UV resistance (black) on request*
	:	Easy to assemble
	:	Halogen free
	:	Apply with either PA or PP conduits



TECHINICAL DATA



METRIC/PG CONDUIT GLANDS



AG Thread	Code	H mm	GL mm	Wrench mm	Clamping Range mm
M 12 x 1,5	XX-DOMRN 01	16	5	14	3,5 - 6
M 16 x 1,5	XX-DOMRN 02	17	5	18	4,5 - 7
M 20 x 1,5	XX-DOMRN 03	19	6	22	9 - 12
M 25 x 1,5	XX-DOMRN 04	20,5	7	27	11 - 14
M 32 x 1,5	XX-DOMRN 05	22,5	8	34	14 - 18
M 40 x 1,5	XX-DOMRN 06	25	8	45	18 - 25
M 50 x 1,5	XX-DOMRN 07	30	9	55	25 - 32
M 63 x 1,5	XX-DOMRN 08	47	15	70	38 - 44
M 63 x 1,5	XX-DOMRN 09	47	15	70	40 - 49
